Пульты для дистанционного управления объектами

В общем случае пульт дистанционного управления (ПДУ, RCU) — беспроводное или проводное устройство, предназначенное для управления каким-либо механизмом, объектом или процессом на расстоянии. Все устройства ДУ подразделяются на группы:

по способу получения электропитания: по кабелю, автономное;
по используемому каналу для передачи управляющих сигналов: ИК, ультразвук, радио, провод, механический привод;
по функциональности: с одним набором команд, универсальный для нескольких устройств одного производителя, программируемый (обучаемый);
по мобильности и другим признакам.

Наиболее распространенный в настоящее время вид пультов ДУ — мобильное автономное беспроводное устройство с управлением объектами по инфракрасному каналу (ИК). Именно такой вид устройств ДУ используем в быту, когда передаем управляющие сигналы на телевизор, кондиционер, музыкальный центр, плеер и другую бытовую технику.

В первых моделях пультов присутствовал минимум управляющих элементов только для выполнения основных функций. Со временем подход изменился: современные изделия имеют полный комплект элементов управления, а сами управляемые устройства содержат их ограниченный набор.

Устройство пульта дистанционного управления

Гаджет представляет собой небольшую продолговатую пластиковую коробочку. На лицевой ее части располагаются кнопки, с помощью которых осуществляется выбор управляющей команды.

На торце устройства расположено отверстия для линзы ИК-излучателя, который непосредственно и отправляет команду на исполнение. С обратной стороны, под крышкой, располагается ниша для установки элементов питания. Как правило, это две батарейки AAA.

Если разобрать пульт, отсоединив верхнюю его часть от нижней, то мы увидим еще два элемента. Первый — печатная плата с контактными площадками и смонтированной электроникой.

Второй — выполненная из мягкого эластичного материала накладка с выпуклыми кнопками управления с проводящими дисками.

Инфракрасный беспроводной пульт дистанционного управления: принцип действия

Устройство пульта и работа дистанционного управления основаны на односторонней или двусторонней передаче информации между пультом и объектом управления с помощью лучей света в инфракрасном диапазоне. Для приема и передачи сигналов применяются ИК-приемники и передатчики.

Схему с двусторонним каналом передачи информации имеют пульты, управляющие кондиционерами: на кондиционер отправляется управляющий сигнал, а обратно возвращаются параметры работы агрегата и данные о температуре.

Все остальные модели в подавляющем большинстве случаев одноканальные.

Передача и прием команд

Возьмем операцию, которая наиболее часто встречается в быту: дистанционное беспроводное управление телевизором. Первое, что делает схема пульта, определяет, какая кнопка была нажата. Принцип определения тот же, что и в компьютерной клавиатуре: сканирование матрицы размещенных кнопок. Но, в отличие от клавиатуры ПК, на ПДУ генератор сканирования находится в режиме ожидания и включается только при нажатии кнопок на пульте. Этим достигается экономное использование элементов питания.

Затем производится кодирование управляющего сигнала (команды) и передача его ИК-светодиодом. Перед передачей основного сигнала производится синхронизация передающего и приемного устройств, также на приемной стороне производится проверка соответствия кода пульта. Сама же передача будет осуществляться в течение всего времени, пока нажата управляющая кнопка.

Следует заметить, что производители электронных устройств ничем не ограничены в создании алгоритмов кодирования управляющих сигналов и используемых частот модуляции. Это приводит к тому, что часто даже однотипные модели одного производителя требуют для управления разные пульты управления.

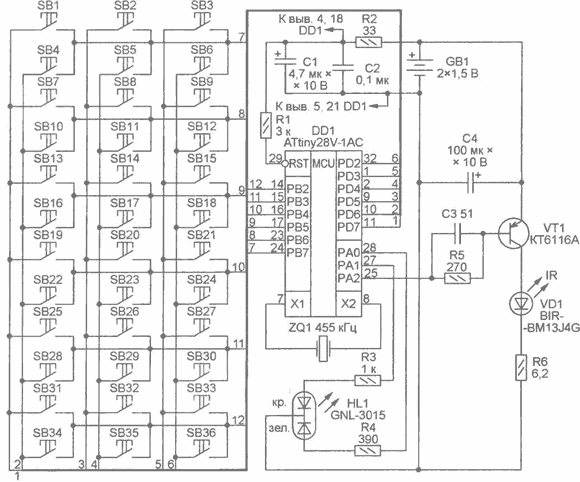

Схема пульта дистанционного управления

Большинство схем пультов ДУ TV и других бытовых устройств в своей основе имеют основную микросхему, формирующую сигнал управления после нажатия соответствующей клавиши, усилитель сигнала и ИК-светодиод. Разница заключается лишь в наименовании и компоновке радиоэлементов внутри корпуса устройства и на печатной плате.

Микросхема представляет собой специализированный микроконтроллер, в который в процессе производства записывается программный код. Записанная программа затем уже не изменяется в течение эксплуатации. На плате располагается также кварцевый резонатор для синхронизации частоты приемника и передатчика. Усилитель сигнала входит в состав микросхемы или выполнен на отдельном элементе.

Для самостоятельного создания такого устройства, кроме радиолюбительских навыков, вам необходимо также уметь создавать программный код для микроконтроллеров.

Пульт ДУ для ПК

Пульт дистанционного управления для персонального компьютера может оказаться полезным при работе с интерфейсом, как самой операционной системы, так и при управлении функционированием различных программ. Например, управление презентациями в Power Pointили воспроизведением медиа-контента в Media Center. Иногда такие пульты уже входят в комплект ПК.

Производители пультов для ПК, в отличие от TV, реализовали 2 решения: ИК и радиопульты. Дело в том, что устойчиво при управлении в инфракрасном диапазоне взаимодействует с устройством при прямой видимости и на расстоянии до 10 м, что достаточно для TV, но может оказаться неудобным для управления ПК, особенно во время презентаций. Радиопульт увеличивает это расстояние до 30 м независимо от препятствий на пути сигнала.

Внешне радиопульт от ИК будет отличаться только наличием небольшой антенны. Но для того, чтобы можно было осуществлять управление, ПК необходим еще один элемент: приемник радио- или ИК- сигнала, установленный в компьютер или ноутбук. Это может быть, как встроенное устройство, так и модуль, подключаемый к порту USB. Второй вариант предпочтительней.

Универсальный и/или программируемый пульт ДУ

Универсальный пульт дистанционного управления может потребоваться в двух случаях:

Не найдена замена для утерянного или вышедшего из строя старого пульта управления TV или другой бытовой техники.
Множество различной бытовой техники в одном помещении делает управление ею с разных пультов чрезвычайно неудобным, так как понятие «правильного дизайна» и «оптимальной эргономичности» у всех производителей свое.

Различают два вида таких устройств: пульты, запоминающие команды (обучающиеся), и программируемые универсальные ПДУ. В первом случае, для ввода нужных кодов используется штатный ПДУ TV или другого устройства. Во втором, список доступных кодов и моделей техники, которыми можно управлять, находится в инструкции к прибору управления. Разница в том, что, несмотря на тысячи моделей устройств, поддерживаемых универсальными пультами, нужного устройства в этом перечне может не оказаться.

«Обучение» запоминающих пультов производится в соответствии с руководством пользователя и с использованием оригинального ПДУ. Если приобретенный пульт имеет на своей передней панели меньшее количество клавиш, чем у «родного», то в первую очередь следует программировать только те, которые необходимы.

После приобретения универсального многофункционального пульта не стоит выбрасывать старые штатные. Во-первых, они могут потребоваться, если новый внезапно выйдет из строя. Во-вторых, на универсальном может не оказаться некоторых нужных элементов. И в-третьих, они могут потребоваться для перепрограммирования в случае сбоя или смены элементов питания.

Смартфон в качестве ПДУ

Еще один вариант ПДУ практически для любого устройства — использование в качестве управляющего устройства смартфона. При этом в нем может быть, а может и не быть реализована передача сигналов в ИК диапазоне (технология IrDA). В последнем случае управление осуществляется через Bluetooth или Wi-Fi. Единственное ограничение состоит в том, что управляемое устройство должно также поддерживать эти протоколы обмена информацией, что реализовано не на всей технике.

Более интересен в качестве ПДУ вариант смартфона с ИК-портом. Рассмотрим это на примере модели Xiaomi Redmi 3 и довольно старого телевизора Daevoo. Нам потребуется установить из Google Play специальное приложение. Оно может быть любым, главное, чтобы в перечне поддерживаемого оборудования присутствовала нужна модель объекта управления. Для этого телефона с оболочкой от MIUI оно называется Mi Remote (русский язык присутствует).

После установки выбирается нужный производитель, и производится полноценное управление TV в полном объеме.

Заключение

Таким образом, мы выяснили, что выход из строя пульта от любой техники — не фатально. Его можно даже не ремонтировать, а просто заменить аналогичным или приобрести универсальный. На крайний случай, временно, можно использовать смартфон.
