Как работает холодильник: принципы, циклы, режимы

Пока техника исправно функционирует, пользователя не интересует, как она устроена. Знания о том, как работает холодильник, понадобятся, когда возникла поломка: помогут избежать серьезной неисправности или быстро определить место. Правильная эксплуатация также во многом зависит от осведомленности пользователя. В статье рассмотрим устройство бытового холодильника и его работу.

Как устроен компрессорный холодильник

«Атлант», «Стинол», «Индезит» и другие модели оснащаются компрессорами, которые запускают процесс охлаждения в камере.

Основные составляющие части:

Компрессор (мотор). Бывает инверторным и линейным. Благодаря запуску мотора фреон передвигается по трубкам системы, обеспечивая охлаждение в камерах.
Конденсатор — это трубки на задней стенке корпуса (в последних моделях может размещаться сбоку). Тепло, которое вырабатывает компрессор во время работы, конденсатор отдает окружающей среде. Так холодильник не перегревается.

Вот почему производители запрещают устанавливать технику возле батарей, радиаторов и печей. Тогда перегрева не избежать, и мотор быстро выйдет из строя.

Испаритель. Здесь фреон закипает и переходит в газообразное состояние. При этом забирается большое количество тепла, трубки в камере охлаждаются вместе с воздухом в отделении.
Вентиль для терморегуляции. Поддерживает заданное давление для движения хладагента.
Хладагент — это газ-фреон или изобутан. Он циркулирует по системе, способствуя охлаждению в камерах.

Чтобы установить нужный температурный режим в камерах, устанавливается терморегулятор. В моделях с электронным управлением (LG, «Самсунг», «Бош») достаточно выставить значения на панели.

Переходя в фильтр-осушитель, хладагент избавляется от влаги и проходит по трубкам капилляра. После чего снова попадает в испаритель. Мотор перегоняет фреон и повторяет цикл, пока в отделении не установится оптимальная температура. Как только это случится, плата управления посылает сигнал пускозащитному реле, которое отключает двигатель.

Однокамерный и двухкамерный холодильник

Несмотря на одинаковое

строение, различия в принципе

работы все-таки есть. Старые

двухкамерные модели

оснащены одним испарителем

для обеих камер. Поэтому,

если при разморозке

механически убирать

наледь и задеть испаритель,

из строя выйдет весь

холодильник.

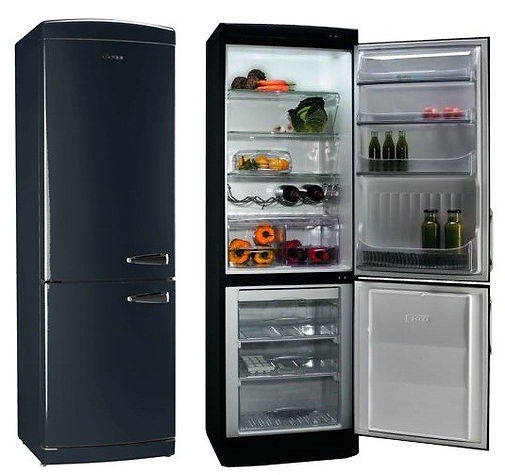

Новый двухкамерный шкаф

имеет два отделения, каждый

из которых оснащен

испарителем. Обе камеры

изолированы друг от друга. Обычно в таких случаях морозилка находится снизу, а холодильный отсек — сверху.

Поскольку в холодильнике есть зоны с нулевой температурой, фреон охлаждается в морозилке до определенного уровня, а затем перемещается в верхнее отделение. Как только показатели достигают нормы, срабатывает терморегулятор, и пусковое реле отключает мотор.

Наиболее востребованы приборы с одним мотором, хотя с двумя компрессорами также набирают популярность. Последние функционируют так же, просто за каждую камеру отвечает отдельный компрессор.

Но не только в двухкамерной технике можно отдельно устанавливать температуру. Есть такие приборы

(«Минск» 126, 128 и 130), где

установлены электромагнитные

клапаны. Они перекрывают подачу

фреона в отделение холодильника.

Исходя из показаний регулятора

температуры выполняется

охлаждение.

Более сложная конструкция предусматривает размещение специальных датчиков, которые измеряют температуру снаружи и регулируют ее внутри камеры.

Как долго работает компрессор

Точные показания не указаны в инструкции. Главное, чтобы мощности мотора хватало на нормальную заморозку продукции. Существует общий коэффициент работы: если прибор функционирует 15 минут и 25 минут отдыхает, тогда 15/(15+25) = 0,37.

Если подсчитанные показатели оказались менее 0,2, значит нужно отрегулировать показания термореле. Более 0,6 указывает на нарушение герметичности камеры.

Абсорбционный холодильник

В данной конструкции рабочая жидкость (аммиак) испаряется. Хладагент циркулирует по системе благодаря растворению аммиака в воде. Затем жидкость переходит в десорбер, а потом в дефлегматор, где снова разделяется на воду и аммиак.

Холодильники данного типа редко используются в быту, поскольку в основе ядовитые компоненты.

Теперь вы понимаете устройство холодильника и как он должен работать. Это поможет правильно эксплуатировать прибор и продлить срок его использования.
